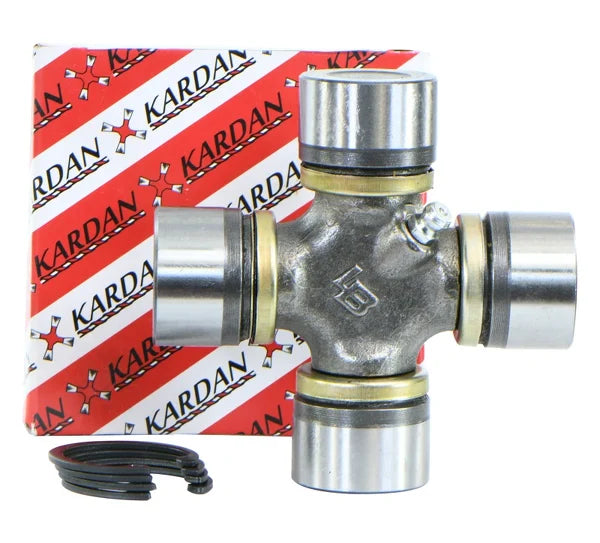

Krzyżak 30x90 (30x88) Wymiary: 30,00x55,00/88,00 mocowanie zewnętrzne (nowy typ); PFK3090, 72-2203025 X Kardan

Krzyżak wału napędowego 30x90 mm, mocowanie zewnętrzne (nowy typ), element przenoszenia napędu w przegubie wału, stal hartowana, pasuje do ciągników MTZ-80/82 i Pronar 82TS;

Wprowadzenie:
Krzyżak 30x90 mm z mocowaniem zewnętrznym to nowszy typ stosowany w modernizowanych wałach napędowych ciągników MTZ i Pronar.
Pierścień segera osadzony jest na zewnątrz widełka, co ułatwia montaż i demontaż krzyżaka oraz poprawia szczelność i trwałość łożysk.
Element wykonany z hartowanej stali o podwyższonej odporności na obciążenia, zapewnia bezawaryjne przenoszenie momentu obrotowego w układzie napędowym.

Opis produktu:
Krzyżak o wymiarach 30x55x88 mm (handlowo 30x90) stosowany w przegubach wałów napędowych nowszego typu.
Wyposażony w cztery czopy o średnicy 30 mm i miseczki 55 mm, montowany na zewnątrz widełka z wykorzystaniem pierścieni segera.
Stosowany w wałach napędowych mostu przedniego, w przegubach i układach WOM ciągników MTZ-82/Pronar.
Zastosowanie precyzyjnych łożysk igiełkowych oraz centralnej kalamitki wydłuża żywotność i zapewnia płynną pracę całego napędu.

Specyfikacja techniczna:
– Typ: krzyżak wału napędowego
– Wymiary: 30x55x88 mm (handlowo 30x90)
– Średnica czopa: 30,00 mm
– Średnica miseczki: 55,00 mm
– Długość całkowita: 88,00 mm
– Mocowanie: zewnętrzne (nowy typ) – pierścień segera osadzony na zewnątrz widełka
– Materiał: stal hartowana
– Smarowanie: centralne (kalamitka)
– Zastosowanie: wały napędowe przedniego mostu, przeguby WOM

Numery katalogowe (zamienniki):
PFK3090, 72-2203025, WT28-028, 30x90, 30x55x88

Zastosowanie, pasuje do:

- ciągniki MTZ-80, MTZ-82, MTZ-82A z silnikiem D-240, 4 cylindry
- ciągniki MTZ-82TS, MTZ-82TSA, MTZ-82H, MTZ-82SA z silnikiem D-243, 4 cylindry
- ciągniki Pronar 82TS, 82TSA, 82TS-A z silnikiem D-243, 4 cylindry
- mosty napędowe i wały przegubowe nowszego typu z mocowaniem zewnętrznym
- inne zastosowania techniczne: przeguby i wały napędowe w ciągnikach rolniczych o mocy 70–90 KM

Zalety produktu (charakterystyka):
– nowoczesny typ mocowania ułatwia wymianę krzyżaka
– wysoka odporność na obciążenia skrętne i wibracje
– centralna kalamitka umożliwia wygodne smarowanie
– dopasowany do nowszych wersji wałów i mostów MTZ/Pronar
– precyzyjnie wykonane czopy i miseczki gwarantują długą żywotność

Skutki zaniechania wymiany:
– powstawanie luzów i drgań w przegubach
– hałas oraz wibracje przenoszone na przekładnię
– przyspieszone zużycie widełek i uszkodzenie wału napędowego
– ryzyko pęknięcia wału i awarii układu przeniesienia napędu

Informacja techniczna:
Krzyżaki 30x90 mm do wałów napędowych ciągników MTZ i Pronar występują w dwóch wariantach konstrukcyjnych różniących się sposobem mocowania pierścieni segera:
- Mocowanie wewnętrzne (stary typ) – pierścień segera osadzony jest wewnątrz widełka, niewidoczny z zewnątrz po montażu. Stosowany w starszych wałach napędowych MTZ-80/82 produkowanych do około roku 2000.
- Mocowanie zewnętrzne (nowy typ) – pierścień segera osadzony na zewnątrz widełka, widoczny po złożeniu przegubu. Występuje w nowszych wersjach wałów napędowych MTZ-82, 82TS, 82TSA oraz ciągnikach Pronar 82TS.
Oba typy mają identyczne wymiary robocze (30x55x88 mm), jednak nie są ze sobą zamienne, gdyż różnią się konstrukcją jarzm wału.
Przed zakupem należy porównać sposób osadzenia pierścieni segera w starym krzyżaku lub widełku napędowym.
